Módulo 8: Vehículos Híbridos y Eléctricos (HV)
La transición hacia la electromovilidad representa la mayor revolución técnica en la historia automotriz. Los voltajes de trabajo ya no son los inofensivos 12V de la batería de plomo, sino tensiones letales de corriente continua (DC) y alterna (AC) de entre 300 V y 800 V.
1. Protocolo de Bioseguridad y Desenergización de Alto Voltaje (HV)
Sección titulada «1. Protocolo de Bioseguridad y Desenergización de Alto Voltaje (HV)»El técnico debe seguir rigurosamente la secuencia de desenergización antes de tocar cualquier cable de color naranja (código internacional para líneas de alta tensión):
flowchart TD A["1. Delimitar zona de trabajo y colocar señalización de Alto Voltaje"] --> B["2. Desconectar borne negativo de la batería auxiliar de 12V"] B --> C["3. Extraer el Enchufe de Servicio / Desconector de Seguridad (Service Plug)"] C --> D["4. Esperar 10 minutos para descarga de condensadores del inversor"] D --> E["5. Prueba de Tensión Cero con multímetro CAT III / CAT IV 1000V"] E --> F["6. Trabajar con seguridad"]Reglas Críticas:
Sección titulada «Reglas Críticas:»- Guantes dieléctricos certificados: Clase 0 (hasta 1,000 V) con sobreguantes de cuero mecánicos para proteger contra pinchazos. Probar hermeticidad con aire antes de cada uso.
- Comprobación de Ausencia de Tensión en 3 Pasos:
- Medir una fuente conocida de tensión con el voltímetro para asegurar que el instrumento funciona.
- Medir entre las fases y chasis en el inversor (debe marcar estrictamente 0.0 V).
- Volver a medir la fuente conocida para confirmar que el voltímetro no se rompió durante la prueba.
2. La Batería de Tracción y el BMS (Battery Management System)
Sección titulada «2. La Batería de Tracción y el BMS (Battery Management System)»El corazón energético del vehículo eléctrico e híbrido:
Químicas Principales de Ión-Litio:
Sección titulada «Químicas Principales de Ión-Litio:»- NMC (Níquel-Manganeso-Cobalto): Tensión nominal de celda: 3.6 V - 3.7 V. Altísima densidad energética (utilizada en vehículos de gran autonomía).
- LFP (Litio-Ferrofosfato): Tensión nominal: 3.2 V. Extraordinaria estabilidad térmica, casi nulo riesgo de fuga térmica (thermal runaway) y vida útil de más de 3,000 ciclos.
Funciones del BMS:
Sección titulada «Funciones del BMS:»- Monitoreo celda por celda: Mide el voltaje de cada una de las 96 a 192 celdas en serie con precisión de milivoltios.
- Balanceo Activo/Pasivo: Durante la carga, deriva corriente mediante resistencias en las celdas más cargadas para permitir que las más lentas alcancen el 100% sin sobrecargar el paquete.
- Control de Aislamiento: Inyecta pulsos de alta impedancia para monitorear continuamente que ningún polo de la batería de 400V tenga fuga hacia la carrocería del automóvil. Si el aislamiento cae por debajo de 500 Ω por Voltio, desconecta los contactores principales de inmediato.
3. El Inversor de Potencia y Motores Trifásicos
Sección titulada «3. El Inversor de Potencia y Motores Trifásicos»

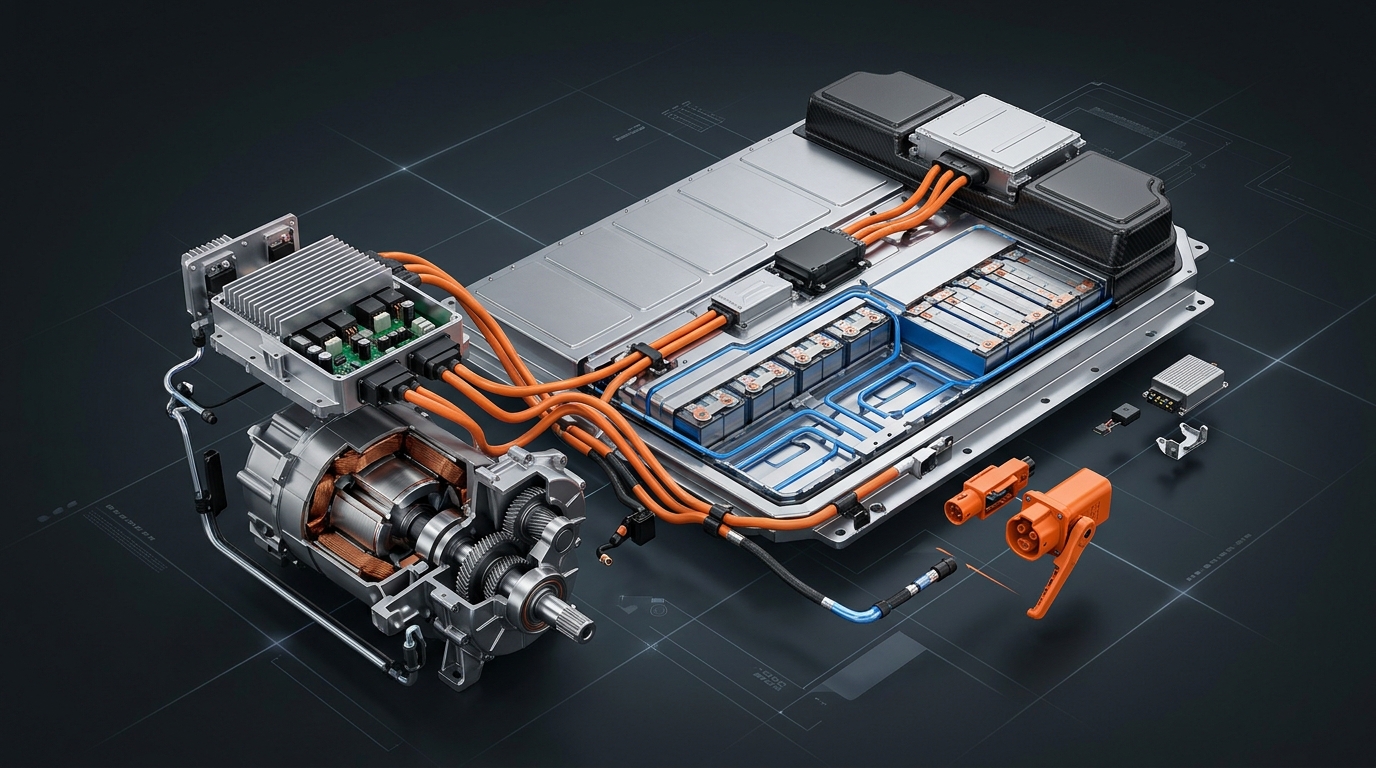

Figura 8.1: Arquitectura de alto voltaje (HV): paquete de celdas de tracción, cableado apantallado naranja, desconector de seguridad (MSD), inversor trifásico y motor síncrono de imanes permanentes (PMSM).
- Función del Inversor: Convierte los 400V continuos de la batería en corriente alterna trifásica simétrica (Fases U, V y W) desfasadas 120° mediante transistores IGBT o MOSFETs de Carburo de Silicio (SiC).
- Frenado Regenerativo (KERS): Al soltar el pedal o presionar el freno, el motor de tracción pasa a actuar como generador. El inversor rectifica la corriente alterna generada y la inyecta de regreso a la batería, recuperando hasta un 30% de la energía cinética del vehículo.
- Convertidor DC-DC: Reemplaza al alternador mecánico tradicional. Reduce los 400V de la batería principal a 14.2V continuos para recargar la batería auxiliar de 12V y alimentar las luces, radio y computadoras de a bordo.
Simulador Interactivo de Flujo de Potencia Híbrida
Sección titulada «Simulador Interactivo de Flujo de Potencia Híbrida»Selecciona los diferentes modos de conducción para observar el intercambio de energía entre la batería de alto voltaje, el motor térmico y los motores eléctricos:
Simulador Dinámico de Flujo de Energía Híbrida (HV)
Observa la interacción entre la batería de alta tensión, inversor, motor térmico y ruedas
Modo Eléctrico Puro (EV Mode)
La batería de alto voltaje envía corriente continua (350V DC) hacia el inversor. El inversor conmuta los transistores IGBT para generar corriente alterna trifásica que hace girar al motor MG2, impulsando las ruedas silenciosamente. El motor de gasolina permanece completamente apagado con cero consumo y cero emisiones.
🎮 Reto Práctico de Taller: Misión de Diagnóstico Módulo 8
Sección titulada «🎮 Reto Práctico de Taller: Misión de Diagnóstico Módulo 8»Un Toyota Prius 1.8 Híbrido enciende la pantalla pero se niega a entrar en modo READY; los contactores de alta tensión no cierran y el auto está completamente inmovilizado. Conecta el multímetro para medir el circuito de seguridad HVIL, localiza el componente descalibrado y activa el sistema de alta tensión:
Compartimiento del Motor (Haz clic en un punto de prueba)
Punto seleccionado: NingunoDiagnóstico Clínico y Acción de Reparación en el Taller
📝 Autoevaluación Técnica: Módulo 8
Sección titulada «📝 Autoevaluación Técnica: Módulo 8»Evaluación de Vehículos Híbridos y Eléctricos (HV)
¿Cuál es el color estandarizado a nivel internacional para los cables y conectores que transportan corriente y voltaje de alta tensión en vehículos híbridos y eléctricos?
¿Qué componente sustituye al alternador mecánico tradicional en un vehículo eléctrico o híbrido moderno?
Al retirar el desconector de seguridad (Service Plug), ¿por qué es obligatorio esperar entre 5 y 10 minutos antes de intervenir los conectores del inversor?
