Módulo 2: Electricidad y Electrónica Básica Automotriz

En el diagnóstico mecatrónico automotriz, más del 70% de las averías eléctricas complejas no se deben a computadoras quemadas o sensores inservibles, sino a problemas de cableado, terminales sulfatados y caídas de tensión parásitas.

---

1. La Ley de Ohm en el Automóvil

La relación fundamental que rige todo circuito eléctrico vehicular:

V = I × R    (Voltaje = Corriente × Resistencia)
I = V / R    (Corriente = Voltaje / Resistencia)
R = V / I    (Resistencia = Voltaje / Corriente)

• Voltaje (V en Voltios): La presión eléctrica proporcionada por la batería (12.6V en reposo) o por el alternador (13.8V a 14.5V con el motor en marcha).
• Corriente (I en Amperios): La cantidad de electrones que fluyen a través de un conductor por segundo. Determina el calibre del cable necesario para evitar recalentamientos.
• Resistencia (R en Ohmios Ω): La oposición al flujo de corriente que ofrece el filamento de una lámpara, el devanado de un inyector o una sulfatación en un conector.
• Potencia Eléctrica (P en Vatios W):

P = V × I = I² × R

---

2. Simulador Interactivo: Ley de Ohm y Caídas de Tensión

Utiliza este simulador para experimentar con componentes reales del vehículo. Observa qué sucede cuando introduces resistencia parásita por sulfatación en el conector o cable de masa:

⚡

Simulador de Ley de Ohm y Caída de Tensión en Vehículos

Laboratorio Interactivo

Experimenta cómo la resistencia parásita por sulfatación o cables delgados roba voltaje a los actuadores automotrices y genera calor destructivo en los conectores.

Cargas típicas del vehículo:

Inyector (14 Ω)Faro 55W (2.6 Ω)Bobina COP (0.8 Ω)Relé automotriz (85 Ω)Sensor ECT (2500 Ω)

Voltaje de Batería (V_bat)12.6 V

10V (Descargada)12.6V (Reposo)14.4V (Alternador)

Resistencia de la Carga (R_carga)14.0 Ω

0.5 Ω (Carga pesada)50 Ω100 Ω (Carga ligera)

Resistencia Parásita / Masa Sulfatada (R_falla)0.0 Ω

0.0 Ω (Contacto ideal)1.5 Ω (Sulfatado)3.0 Ω (Avería grave)

Corriente del Circuito0.90 AI = V_bat / R_total

Voltaje Real en el Actuador12.60 V100% de eficiencia

Caída de Tensión Parásita0.00 VSin pérdida en masa/cable

Calor en Conector / Terminal0.00 WP = I² × R_falla

✅

Circuito en condiciones óptimas

No hay caídas de tensión parásitas. El actuador recibe el 100% del voltaje de batería y funcionará con máxima potencia.

---

3. La Regla de Oro del Diagnóstico: Medición de Caída de Tensión con Carga

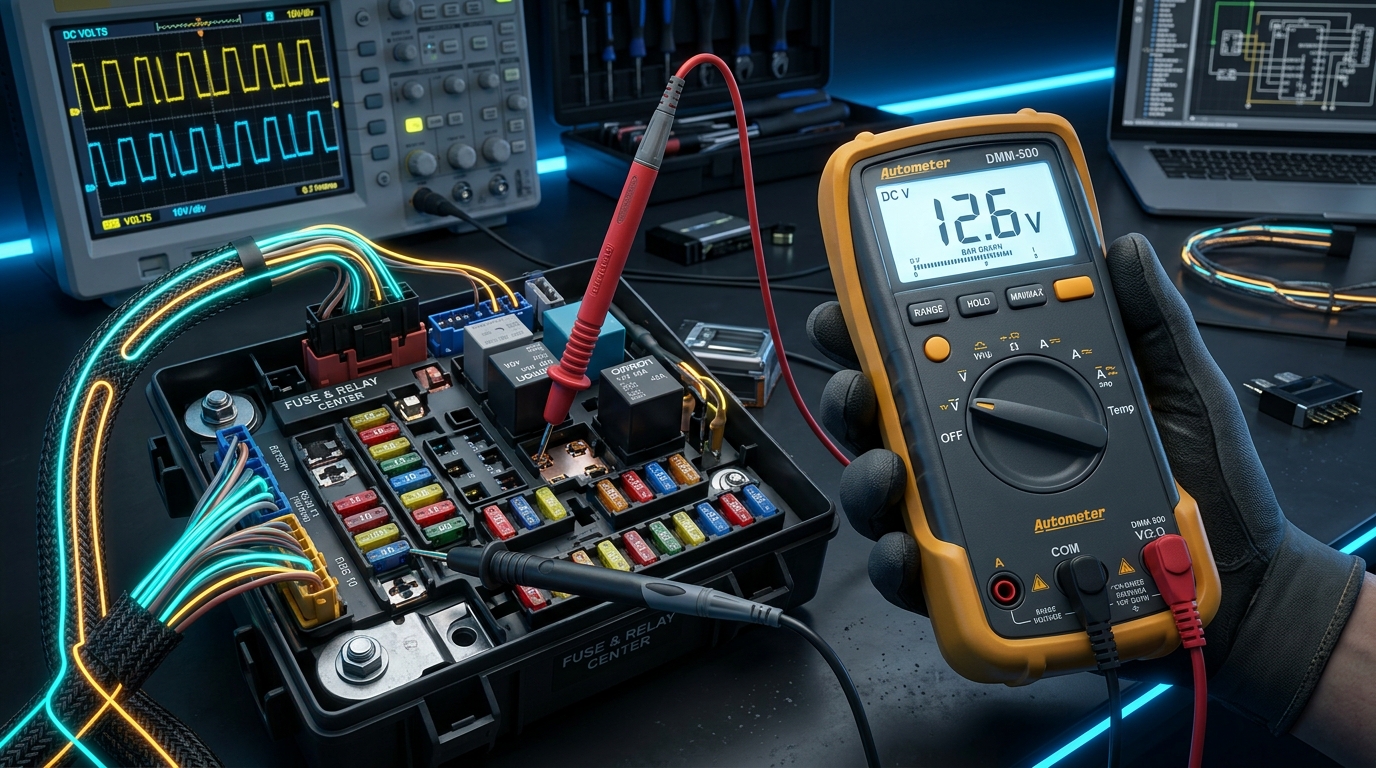

Figura 2.1: Comprobación de tensión y caída de voltaje bajo carga con multímetro digital en centro de fusibles y relés.

Un error común entre técnicos principiantes es medir resistencia ($\Omega$) con el multímetro sobre un cable desconectado.

¡CUIDADO CON LA FALSA RESISTENCIA! Un cable automotriz que tiene 30 hilos de cobre rotos y solo 1 hilo intacto marcará $0.1\ \Omega$ en el multímetro (porque el multímetro solo inyecta microamperios para medir). Pero cuando el motor intenta alimentar un ventilador o una bomba de combustible de 15 Amperios por ese único hilo de cobre, el hilo no soportará la corriente, el voltaje caerá drásticamente y el componente no encenderá.

Cómo medir Caída de Tensión correctamente:

1. El circuito debe estar conectado y encendido (circulando su corriente real de trabajo).
2. Se coloca la punta roja del multímetro en el punto inicial del conductor (ejemplo: borne positivo de la batería).
3. Se coloca la punta negra del multímetro en el extremo final del cable (ejemplo: borne positivo del motor de arranque).
4. Se activa el componente (se da arranque).
5. Lectura esperada:
   • En un cable de potencia principal: Menos de 0.2 V.
   • En el circuito de masa del motor al chasis: Menos de 0.1 V.
   • Si la lectura supera 0.5 V, ese cable tiene alta resistencia de contacto, terminal flojo o sulfato interno.

---

4. Semiconductores en la Electrónica del Automóvil

flowchart TD
    subgraph Diodos
        D1["Diodo Rectificador:\nConvierte AC a DC en el alternador"]
        D2["Diodo Zener:\nRegulación de voltaje de referencia"]
        D3["Diodo Flyback:\nProtección contra picos inductivos de relés"]
    end
    subgraph Transistores
        T1["Transistor BJT:\nInterruptor controlado por corriente de base"]
        T2["Transistor MOSFET:\nConmutación ultra rápida por voltaje de Gate"]
        T3["IGBT:\nConducción de altas corrientes en bobinas e inversores"]
    end

Componentes Cruciales:

1. Diodos de Rueda Libre (Flyback Protection):
   • Cuando se corta la corriente a la bobina de un relé o inyector, el campo magnético colapsa y genera un pico de tensión inversa de hasta 100V-400V (Ley de Faraday / Lenz).
   • Un diodo conectado en antiparalelo amortigua este pico, protegiendo al microcontrolador de la ECU contra su destrucción inmediata.
2. Control por Masa (“Low-Side Driver”):
   • En la arquitectura automotriz estándar, los actuadores (inyectores, bobinas, electroválvulas) reciben +12V permanente desde un fusible o relé principal.
   • La computadora del motor (ECU) controla la activación conmutando a masa a través de un transistor MOSFET interno de canal N.

---

🎮 Reto Práctico de Taller: Misión de Diagnóstico Módulo 2

Una camioneta Ford F-150 5.0L V8 llega al taller arrastrando el motor de arranque a apenas 90 RPM a pesar de tener una batería nueva recién comprada. Utiliza el multímetro digital para medir caídas de tensión bajo carga, localiza el conductor afectado y repara la falla:

🔧 BAHÍA DE DIAGNÓSTICO #1

Simulador Mecatrónico de Taller

ORDEN DE TRABAJO: #MEC-2026⚠️ Falla Activa en Bahía

Vehículo:Chevrolet Cruze 1.8L Ecotec (Gasolina)

Síntoma del Cliente:El motor vibra en ralentí, pierde fuerza en subidas y la luz de Check Engine parpadea.

Condición Actual:Ralentí inestable (620 RPM), temblor de carrocería y humo con olor a combustible crudo.

Compartimiento del Motor (Haz clic en un punto de prueba)

Punto seleccionado: Ninguno

● Tren Mecánico● Batería / Masa● CKP / Sensores● Inyección / Chispa● ECU● HV / CAN / BCM

🩺 Escáner OBD⚡ Multímetro📈 Osciloscopio🔩 Manómetro

AUTEL PRO MAXISYS • ENLACE ACTIVO (12.4V)OBD-II GENÉRICO ISO 15765-4

Códigos Confirmados en Memoria:

P0303 - Fallo de Combustión Cilindro 3

Régimen Motor (RPM):640 RPM (Inestable)

Ajuste Corto Plazo (STFT):+18.5% (Corrigiendo mezcla)

Presión Absoluta (MAP):48 kPa (Vacío bajo por mala compresión)

Voltaje Sonda O2 B1S1:0.12 V (Pobre fluctuante)

V DC • AUTORANGO

0.00

Conecta las puntas a un punto del motor

Rango Seleccionado:Tensión Continua (V DC) / Resistencia (Ω)

CH1: 2.0 V/div • 1.0 ms/divTRIG: AUTO (CH1)

Captura de onda en tiempo real del componente seleccionado.

Prueba de Compresión en Cilindro:Lectura anormalmente baja. Se requiere comprobación con medidor de fugas neumático.

PASO FINAL:

Diagnóstico Clínico y Acción de Reparación en el Taller

1. Diagnóstico de la Causa Raíz (Demostrado con Mediciones):-- Selecciona el diagnóstico comprobado --

2. Acción Correctiva de Taller (Sin cambiar piezas a ciegas):-- Selecciona el procedimiento de reparación --

🔑Ejecutar Reparación y Dar Marcha al Motor🔄 Reiniciar Bahía

🎉

¡Reparación Exitosa y Motor en Marcha Nominal!

El motor arrancó al primer toque de llave. Ralentí estabilizado en 800 RPM sin vibraciones. Presión de compresión equilibrada en todos los cilindros. Check Engine apagado.

⭐ Destreza Mecatrónica: 100/100 XP

---

📝 Autoevaluación Técnica: Módulo 2

📝

Evaluación de Electricidad y Caídas de Tensión

Puntaje: 0 / 3

Pregunta 1 de 3

¿Por qué medir resistencia (Ohmios) con un multímetro en un cable desconectado puede dar un diagnóstico falso de que el cable está en buen estado?

APorque el multímetro solo mide en corriente alterna.BPorque el multímetro inyecta apenas microamperios para medir; si un cable de 30 hilos tiene 29 hilos rotos y solo 1 intacto, marcará 0.1 Ω, pero fallará por completo cuando el componente demande 10 Amperios reales.CPorque la resistencia cambia según el clima.DPorque el cable se descarga al desconectarlo.

💡

Explicación Técnica:

Esta es la trampa clásica del multímetro. Un solo filamento microscópico de cobre es suficiente para conducir los microamperios de la pila del multímetro y marcar continuidad. Solo una prueba de caída de tensión con el circuito encendido y consumiendo corriente real revela el defecto.

Pregunta 2 de 3

Si la caída de tensión en el cable positivo entre el borne de la batería y el solenoide de arranque marca 0.9 V durante la marcha, ¿cuál es el estado del circuito?

AExcelente, el límite máximo permitido es 2.0 V.BDefectuoso y crítico: la caída máxima aceptable en un conductor principal de potencia es de 0.2 V; 0.9 V indica un borne sulfatado, terminal flojo o cable corroído internamente.CIndica que el alternador está sobrecargando la batería.DEs normal en vehículos diésel.

💡

Explicación Técnica:

Según las normas SAE e ISO, la caída de tensión en cables principales de potencia de arranque no debe superar los 0.2V (o 0.5V sumando positivo y retorno de masa). Una pérdida de 0.9V le roba casi 1 Voltio al motor de arranque, reduciendo su torque a la mitad y provocando arranques lentos.

Pregunta 3 de 3

¿Cuál es el propósito del diodo Flyback conectado en paralelo inverso a la bobina de un relé automotriz?

AAumentar la velocidad con la que se cierra el relé.BAbsorber y disipar el pico de alta tensión inversa (autoinducción) que se genera cuando el campo magnético de la bobina colapsa al desconectar la masa, protegiendo al transistor de la ECU.CEvitar que la bobina consuma corriente.DTransformar 12V en 5V.

💡

Explicación Técnica:

Por la Ley de Lenz, al cortar abruptamente la corriente a una bobina inductiva, el campo magnético colapsa generando un pico de tensión inversa de hasta 200V-400V. El diodo flyback ofrece un camino cerrado para recircular esa energía y suprimir el pico destructivo.
