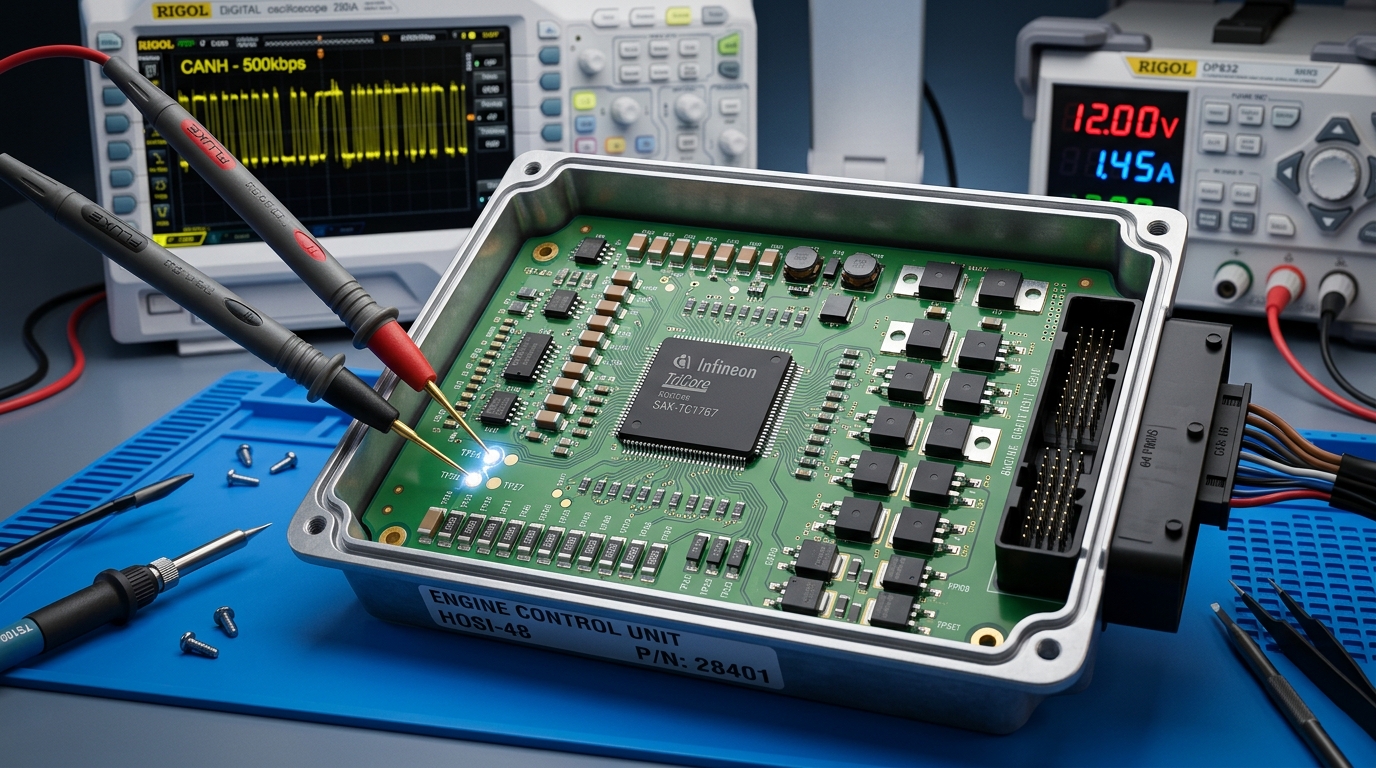

Módulo 11: Laboratorio Forense de ECUs: Revisión, Análisis y Reparación en Banco

La reparación de Unidades de Control Electrónico (ECU / ECM / PCM) a nivel de componentes representa la cima del diagnóstico automotriz. Mientras que un taller convencional se limita a diagnosticar “computadora quemada” y ordenar un reemplazo costoso que puede tardar semanas en llegar, el especialista en laboratorio electrónico analiza la placa de circuito impreso (PCB), identifica el componente semiconductor defectuoso, reconstruye pistas y devuelve la vida a la unidad en cuestión de horas.

---

🔬 Simulador de Laboratorio: Banco de Pruebas y Diagnóstico de ECUs

Antes de aplicar calor con la tobera de soldadura o conectar voltajes a ciegas, interactúa con el banco de pruebas virtual. Puedes encender la fuente de laboratorio, simular el giro del cigüeñal (CKP), conectar la punta lógica a los diferentes puntos de prueba (TP1 a TP6) y diagnosticar 4 averías críticas reales de taller:

🔬

Banco de Pruebas y Diagnóstico Forense de ECUs

Prueba alimentaciones, cristal oscilador, reguladores de 5V y drivers de potencia en banco

ECU: APAGADA

⚡ Fuente de Laboratorio

12.60V

0.00A

Alimentación (+12V)Contacto (+15)

🔄 Simulador de Giro CKP

0RPM

Parado (0)Ralentí (800)Carga (2500)

⚠️ Caso Clínico en Placa

ECU Saludable (Referencia Patrón)Caso 1: Diodo TVS en Corto (Inversión Polaridad)Caso 2: Regulador 5V Quemado (Sin Comunicación)Caso 3: Driver MOSFET Inyector 1 AbiertoCaso 4: Cristal Oscilador 20MHz Inactivo🛠️ Reemplazar Componente Dañado

PLACA ELECTRÓNICA DE LA ECU (VISTA SUPERIOR SMD)Haz clic en cualquier punto de prueba (TP) para medir con la punta lógica:

Diodo TVS (Protección)TP1

Regulador 5V VREFTP2

Microcontrolador 32-bit

Core Flash

TP3

Cristal 20MHzTP4

EEPROM (VIN/IMMO)TP5

Drivers Inyección (MOSFETs)

INJ 1TP6

INJ 2

INJ 3

INJ 4

🩺 Mediciones en Test Point: Ninguno seleccionado (Haz clic en un TP)EN ESPERA

Voltaje Medido:--.-- V

Forma de Onda / Comportamiento:Selecciona un punto en la placa para inspeccionar la señal con el osciloscopio de banco.

Veredicto Técnico: Conecta la alimentación de la fuente de poder para iniciar el diagnóstico de la computadora.

---

1. Filosofía Forense: ¿Por qué se quema una ECU?

Una computadora automotriz es un dispositivo de estado sólido diseñado para soportar vibraciones, temperaturas de -40 °C a 125 °C y picos de tensión. Rara vez una ECU se “quema sola” por vejez. En más del 90% de los casos, la ECU es una víctima inocente de un fallo externo en el vehículo:

[ Fallo Externo en el Vehículo ]
       │
       ├──> Inversión de cables de batería (Auxiliar al revés) ──> Cortocircuito en Diodo TVS / Pistas voladas
       ├──> Bobina de encendido en corto interno (>400V pico) ──> Perforación del Transistor IGBT
       ├──> Cableado de inyector rozado a masa o a +12V ─────────> Destrucción del MOSFET Driver
       ├──> Sensor exterior en corto (TPS, MAP, riel) ──────────> Destrucción térmica del Regulador de 5V
       └──> Entrada de agua por conector sulfatado ─────────────> Corrosión galvánica y micro-cortos

[!WARNING] REGLA DE ORO DEL REPARADOR DE ECUs:
Jamás instale una ECU reparada (o una computadora nueva) en el automóvil sin antes haber identificado y reparado la causa física que destruyó la primera. Si una bobina en cortocircuito quemó el transistor del cilindro 3, la ECU reparada volverá a quemarse en menos de 5 segundos si no se reemplaza la bobina defectuosa.

---

2. Instrumental y Herramientas Indispensables de Banco

Para intervenir computadoras automotrices con estándares profesionales, el laboratorio debe contar con equipamiento de grado electrónico calibrado:

Instrumento	Especificaciones Recomendadas	Uso Principal en Reparación de ECUs
Fuente de Alimentación Regulada	0 - 30 V DC, 0 - 5 A con limitador de corriente ajustable	Alimentar la ECU en banco limitando la corriente a 200-300 mA para evitar quemar pistas ante cortocircuitos.
Generador de Señales Automotriz	Frecuencia 0 - 100 kHz, ondas senoidales y cuadradas con rueda fónica (60-2, 36-1)	Simular señales de sensores CKP inductivos/Hall y CMP para despertar el disparo de inyección y chispa en banco.
Osciloscopio Digital de Banco	2 a 4 canales, ancho de banda mínimo de 50 MHz a 100 MHz	Capturar resonancia del cristal oscilador (20 MHz), tramas de datos CAN Bus, picos de inyectores y clock de memorias.
Multímetro Digital TRMS	Resolución de 4½ dígitos con prueba de diodos y continuidad audible rápida	Medición de caídas de tensión de junturas PN (0.6V), micro-ohmios en pistas y voltajes de referencia de 5.00V.
Estación de Soldadura SMD Dual	Cautín de calentamiento rápido (puntas T12 o JBC) + Tobera de aire caliente regulable (100 - 450 °C)	Desoldado seguro de chips SMD, transistores DPAK/D2PAK e integrados QFP sin des laminar la baquelita.
Microscopio Estereoscópico	Zoom continuo 7x a 45x con anillo de luz LED y cámara HDMI	Inspección visual de soldaduras frías, microfisuras en pistas de cobre, sulfato galvánico y puentes de estaño accidentales.
Programador de Memorias y Microcontroladores	Tipo UPA-USB, KTAG, BDM100, VVDI o CH341A con pinzas SOIC-8	Lectura y escritura en banco de memorias EEPROM (24C, 95xxx) y microprocesadores (TriCore, MPC5xx, Renesas) para clonación e inmovilizador.
Consumibles Químicos	Flux tipo “No-Clean”, alcohol isopropílico 99.8%, malla de desoldar de cobre, estaño 63/37 (0.5 mm) y máscara UV	Limpieza, reflujo térmico y aislamiento de pistas reconstruidas con curado por luz ultravioleta.

---

3. Arquitectura y Análisis de la Placa PCB: El “Triángulo de Vida”

Toda computadora automotriz, desde una clásica Bosch Motronic hasta una moderna Continental con procesador TriCore, se estructura en bloques funcionales claramente identificables:

flowchart TD
    subgraph ETAPA_ALIMENTACION["1. Etapa de Alimentación y Protección"]
        BATT["Entrada +12V Batería\n(Pin 30 permanente)"] --> TVS["Diodo TVS Supresor\nde Transitorios"]
        IGN["Entrada +12V Ignición\n(Pin 15 bajo llave)"] --> FILTRO["Filtro EMI Inductivo\n+ Capacitores"]
        TVS --> REG["Regulador Conmutado\n(Multi-potencia ASIC)"]
        FILTRO --> REG
        REG --> VREF["5.00 V VREF\n(Sensores Externos)"]
        REG --> VCORE["3.30 V / 1.80 V\n(Núcleo del Microprocesador)"]
    end

    subgraph ETAPA_LOGICA["2. Etapa de Control y Reloj"]
        VCORE --> MCU["Microcontrolador Central\n(32 bits Flash)"]
        XTAL["Cristal Oscilador de Cuarzo\n(16 - 40 MHz)"] <--> MCU
        RESET["Circuito de Vigilancia / Reset\n(Watchdog Timer)"] --> MCU
        EEPROM["Memoria EEPROM Serial\n(VIN, Llaves Inmovilizador)"] <--> MCU
    end

    subgraph ETAPA_POTENCIA["3. Etapa de Drivers de Potencia"]
        MCU -- "Pulsos lógicos 0V/5V" --> DRV_INJ["Drivers MOSFETs Low-Side\n(Inyectores 1, 2, 3, 4)"]
        MCU -- "Pulsos lógicos 0V/5V" --> DRV_IGN["Drivers IGBTs con Clamping\n(Bobinas Encendido)"]
        MCU -- "Control PWM" --> HBRIDGE["Driver Puente H\n(Cuerpo de Mariposa ETC)"]
        MCU <--> CAN_XCVR["Transceptor CAN Bus\n(Líneas CAN-H / CAN-L)"]
    end

El “Triángulo de Vida” de la ECU:

Para que un procesador comience a ejecutar instrucciones en banco, requiere cumplir obligatoriamente tres condiciones:

1. Alimentación correcta: 5.00V estables en el riel de referencia y 3.30V / 1.80V en el núcleo del microcontrolador.
2. Reloj del sistema activo: Oscilación senoidal simétrica en los terminales del cristal de cuarzo.
3. Línea de Reset en alto: El pin de Reset debe subir a nivel alto (3.3V o 5V) tras unos milisegundos del encendido para liberar al microprocesador de su estado de reinicio.

---

4. Método Sistemático de Diagnóstico en Banco (Paso a Paso)

Cuando recibas una ECU en el laboratorio, sigue este estricto protocolo forense en 6 pasos para evitar empeorar la avería:

Paso 1: Inspección Visual y Olfativa bajo Microscopio

• Retirar la tapa de aluminio con cuidado utilizando removedor de silicona automotriz y espátulas plásticas (nunca destornilladores de punta que puedan rayar la placa).
• Oler la placa: el olor a baquelita quemada o silicio chamuscado guía de inmediato hacia el componente siniestrado.
• Inspeccionar bajo microscopio:
  • Pistas de masa voladas como fusibles.
  • Agujeros o cráteres en encapsulados de transistores o integrados.
  • Diodos de protección reventados o fracturados.
  • Condensadores electrolíticos hinchados por la parte superior.
  • Sulfato blanquecino o verdoso en las patas de los chips por filtración de agua.

Paso 2: Medición de Impedancia Estática (Prueba de Cortocircuito a Masa)

• Antes de conectar la fuente, configurar el multímetro en modo continuidad / resistencia.
• Colocar la punta negra en el chasis metálico o pin de masa de la ECU (GND).
• Con la punta roja, medir sobre el pin de entrada de +12V permanente (Terminal 30), +12V de ignición (Terminal 15) y sobre el capacitor electrolítico principal:
  • Resistencia normal: Debe marcar cientos de ohmios o subir gradualmente a kilo-ohmios a medida que se cargan los condensadores.
  • Resistencia cero (0.0 Ω / pitido continuo): HAY CORTOCIRCUITO FRANCO A MASA. Jamás conectes la fuente sin límite de corriente; debes localizar el componente en corto primero (típicamente el diodo TVS de entrada o un capacitor cerámico SMD de desacoplo).

Paso 3: Conexión de Alimentación con Corriente Limitada

• Conectar la fuente de poder regulada ajustada a 12.60 V y configurar el limitador de corriente a 300 mA.
• Conectar las masas y la línea +12V permanente:
  • Consumo normal en reposo (Standby): Entre 40 mA y 90 mA.
  • Si la fuente entra en modo C.C. (Current Constant / protección) y el voltaje cae a 1-2V: Confirma cortocircuito en la etapa de entrada.
• Activar la línea de ignición (+12V en Terminal 15):
  • Consumo normal en contacto: Sube a 150 mA - 350 mA (según el procesador y transceptores).
  • Si el consumo se queda fijo en 40 mA: El microprocesador no arrancó (falta de 5V, cuarzo inactivo o línea de Reset caída).
  • Si el consumo supera los 600 mA: El regulador interno o el microcontrolador se calienta excesivamente (puedes usar alcohol isopropílico o cámara térmica para ver qué chip evapora el líquido al instante).

Paso 4: Verificación del Voltaje de Referencia (5.00 V VREF)

• Pinchar con el multímetro en la salida del regulador hacia los sensores (pin de 5V del conector externo):
  • Debe medir 5.00 V ± 0.02 V exactos.
  • Si mide menos de 4.80V o más de 5.25V, el regulador conmutado está averiado o un componente del riel de 5V lo está drenando a masa.

Paso 5: Captura del Reloj con Osciloscopio (20 MHz)

• Colocar la sonda del osciloscopio en modo 10X (para no introducir capacitancia parásita que apague el cristal).
• Tocar una de las patas del oscilador de cuarzo:
  • Debe observarse una onda senoidal perfecta de la frecuencia indicada en la carcasa (ej: 16.000 MHz, 20.000 MHz).
  • Si la señal es una línea plana o ruido amorfo, el cristal está roto internamente por vibración o sus capacitores de carga (22 pF) están derivados a masa.

Paso 6: Simulación de Señal CKP y Comprobación de Drivers

• Conectar el generador de señales automotriz al pin de entrada CKP con la rueda fónica adecuada (ej: patrón 60-2 dientes).
• Ajustar a 800 RPM:
  • Los LEDs indicadores de banco en las salidas de inyectores deben parpadear al unísono.
  • Con osciloscopio en el pin del inyector, verificar que el transistor MOSFET conmute a masa (0V) durante ~2.5 ms y que al cortar la corriente se genere el pico inductivo de autoinducción (flyback) limitado por el diodo zener interno a ~60V - 70V.

---

5. Técnicas Quirúrgicas de Micro-Soldadura y Reparación SMD

La sustitución de componentes en placas automotrices exige precisión térmica para no levantar pistas multicapa:

[ Pista de Cobre Levantada o Quemada ]
                 │
  1. Raspar con bisturí el esmalte verde hasta exponer cobre brillante
                 │
  2. Aplicar gota de Flux No-Clean y estañar el punto con punta fina
                 │
  3. Soldar hilo de cobre esmaltado ultrafino (0.1 mm) como puente
                 │
  4. Cubrir con resina / máscara UV protectora verde o negra
                 │
  5. Curar con lámpara ultravioleta durante 30 segundos

Parámetros de Soldadura Recomendados en Taller:

• Desoldado de MOSFETs / Drivers de Potencia (DPAK / D2PAK):
  • Aplicar abundante flux alrededor del encapsulado.
  • Ajustar la estación de aire caliente a 360 °C - 380 °C con flujo de aire medio (para no volar componentes pequeños vecinos).
  • Precalentar la zona en círculos durante 20 a 30 segundos hasta que el estaño de la pestaña disipadora brille y se funda.
  • Levantar el componente verticalmente con pinzas de precisión antimagnéticas sin hacer palanca lateral.
• Soldado del Componente Nuevo:
  • Limpiar la base con malla de desoldar de cobre impregnada en flux.
  • Aplicar estaño en pasta o estaño 63/37 con plomo (el estaño con plomo funde a 183 °C, reduciendo el estrés térmico sobre el chip nuevo comparado con el estaño libre de plomo RoHS que funde a 220 °C).

---

6. Clonación de ECUs y Lectura de Memorias (Inmovilizador / EEPROM)

Cuando una ECU tiene su microprocesador perforado físicamente o la placa fracturada por un choque, la solución económica es adquirir una ECU usada idéntica en desguace y clonar los datos criptográficos del vehículo original:

flowchart LR
    subgraph ECU_ORIGINAL["ECU Original Dañada"]
        MEM_ORIG["Memoria EEPROM\n(8 pines SOIC)\n95080 / 24C02"]
    end

    subgraph PROGRAMADOR["Programador de Banco (UPA / KTAG)"]
        PROG["Lectura de Volcado\nHexadecimal (.BIN)\nExtracción de PIN / ISN"]
    end

    subgraph ECU_DONANTE["ECU Usada de Desguace"]
        MEM_DON["Escritura del Dump\n1:1 Clonada"]
    end

    MEM_ORIG -- "Lectura en pinza o desoldado" --> PROG
    PROG -- "Escritura exacta" --> MEM_DON

Los Tres Métodos de Lectura de una ECU:

1. Modo OBD (Por el puerto de diagnóstico): No requiere abrir la ECU, pero solo permite leer mapas de inyección calibrables. Rara vez permite clonar el inmovilizador completo por protecciones de seguridad antituning.
2. Modo Banco (Bench Mode): Se conecta a los pines del conector exterior mediante cables sueltos en banco con alimentación controlada sin abrir la carcasa. Permite leer la memoria Flash y EEPROM en procesadores modernos protegidos.
3. Modo BDM / Bootloader / JTAG (Apertura de ECU): Se abre la carcasa y se conectan agujas o se sueldan resistencias de arranque (Boot pin) directamente sobre puntos de prueba en la placa para forzar al procesador a entrar en modo de volcado directo de memoria completa (Full Backup 100% cloneable).

---

7. Clases Maestras y Procedimientos en Video

Aprende visualmente los procedimientos de laboratorio y micro-soldadura observando reparaciones reales de taller paso a paso:

Masterclass 1: Comprobación de Alimentaciones, 5V VREF y Consumo en Banco

Puntos clave del video: Conexión de Terminal 30 y 15, interpretación del amperímetro de la fuente regulada y trazado de los 5.00V de referencia.

---

Masterclass 2: Diagnóstico y Sustitución de Transistores MOSFET e IGBT con Aire Caliente

Puntos clave del video: Medición de diodo de protección interno con multímetro, aplicación de flux, perfiles térmicos a 360 °C y técnica de centrado SMD.

---

Masterclass 3: Clonación de ECU en Modo Bootloader y Desoldado de EEPROM SOIC-8

Puntos clave del video: Soldadura de micro-resistencia de Boot, respaldo completo de memoria Flash y transferencia de datos de transponder para arranque inmediato.

---

📝 Evaluación Forense: Laboratorio y Reparación de ECUs

📝

Evaluación de Habilidades en Laboratorio de ECUs

Puntaje: 0 / 5

Pregunta 1 de 5

Al alimentar una ECU en banco a 12.6V en reposo (Terminal 30), la fuente entra en modo limitación de corriente, el voltaje cae a 1.5V y la corriente sube al máximo fijado (2.5A). ¿Cuál es la causa más probable?

AEl microcontrolador principal está ejecutando el mapa de inyección.BEl cristal oscilador de 20 MHz está desoldado de la placa.CEl diodo de protección supresor de transitorios (TVS) en la entrada está en cortocircuito franco a masa.DLa memoria EEPROM ha perdido los códigos del inmovilizador.

💡

Explicación Técnica:

Un diodo TVS polarizado en inversa en la entrada de +12V se quema típicamente en cortocircuito franco cuando el usuario conecta una batería auxiliar invertida, forzando a la fuente a caer en protección por sobrecorriente.

Pregunta 2 de 5

¿Por qué nunca se debe conectar una ECU a la fuente de banco sin configurar un límite de corriente estricto (ej: 300 mA)?

APorque los inyectores se quedarían abiertos permanentemente vaciando el banco.BPorque si la placa tiene un cortocircuito interno, la fuente entregará amperaje destructivo que fundirá y carbonizará las pistas de cobre de la placa PCB.CPorque el osciloscopio no puede capturar frecuencias si la corriente supera los 500 mA.DPorque el microcontrolador requiere corriente alterna para arrancar.

💡

Explicación Técnica:

El limitador de corriente de la fuente de laboratorio protege la placa. Si hay un componente en corto, la fuente limita los miliamperios y salva las pistas de cobre multicapa de la computadora.

Pregunta 3 de 5

¿Qué comprobación con osciloscopio confirma que el microcontrolador central de la ECU tiene su reloj de sistema en funcionamiento?

AMedir 12V continuos sobre el conector del sensor de oxígeno.BComprobar una caída de tensión de 0.0V en los terminales de masa.CCapturar una señal senoidal pura y estable en los terminales del cristal de cuarzo a la frecuencia especificada en su carcasa (ej: 20 MHz).DMedir una onda cuadrada de 50 Hz en el conector OBD-II.

💡

Explicación Técnica:

El cristal piezoeléctrico de cuarzo genera el reloj (clock) del procesador. Sin esa oscilación senoidal de alta frecuencia, el microcontrolador no ejecuta ninguna instrucción de su memoria.

Pregunta 4 de 5

¿Cuál es la tensión de salida requerida que debe entregar el regulador interno de la ECU en el pin VREF para alimentar sensores como el TPS y el MAP?

A12.60 V ± 0.5 V de batería.B5.00 V ± 0.02 V ultraestable con rizado inferior a 20 mV.C3.30 V pulsantes con ciclo de trabajo del 50%.D0.10 V a 0.90 V oscilante como una sonda lambda.

💡

Explicación Técnica:

El regulador interno de la ECU genera un riel de referencia analógica de 5.00V con tolerancia de centésimas de voltio para garantizar la precisión de los cálculos del convertidor analógico-digital (ADC).

Pregunta 5 de 5

Tras sustituir un transistor MOSFET quemado de un inyector en una ECU, ¿qué acción previa es OBLIGATORIA antes de colocar la computadora en el automóvil?

AComprobar la resistencia eléctrica de la bobina del inyector del vehículo y descartar cortocircuitos o fugas a masa en su arnés.BPintar la carcasa de aluminio de la ECU con pintura electrostática.CBorrar todos los monitores de preparación OBD-II con escáner.DCambiar el filtro de aire del motor.

💡

Explicación Técnica:

Si el inyector del automóvil sigue en cortocircuito interno (ej: 1 Ω en lugar de 14 Ω) o su cableado está rozado contra el chasis, el transistor MOSFET nuevo se destruirá en el primer pulso de inyección.
