Módulo 1: Principios Mecánicos y Motor Térmico

El técnico mecatrónico no puede limitarse a leer códigos de avería con un escáner: debe comprender la física del motor que la computadora intenta controlar. Si existe una falla mecánica básica (una válvula quemada, una cadena de distribución estirada o baja compresión), ningún sensor nuevo ni reprogramación electrónica resolverá el problema.

---

1. El Ciclo Termodinámico de Cuatro Tiempos (Ciclo Otto y Diésel)

En un motor de 4 tiempos, el ciclo completo de trabajo requiere 4 carreras del pistón y 2 vueltas completas del cigüeñal (720° de giro).

Simulador Interactivo de Cinemática y Válvulas

Arrastra el cursor de grados o presiona “Girar Motor Continuo” para observar el movimiento del pistón, la apertura sincronizada de las válvulas y el instante exacto de la chispa:

🔄

Simulador Dinámico del Ciclo de Cuatro Tiempos

Interactúa con el pistón, válvulas, sincronización y chispa en tiempo real

1. ADMISIÓN

Ángulo del Cigüeñal:0° (PMS Admisión)

0°180°360°540°720°

▶️ Girar Motor Continuo⏭️ Siguiente Tiempo

TIEMPO 1: ADMISIÓN (0° a 180°)

Entrada de la mezcla aire/combustible

• Pistón: Desciende del PMS al PMI generando vacío en la cámara.
• Válvula de Admisión: Abierta (permite ingreso del flujo de aire).
• Válvula de Escape: Cerrada herméticamente.
• Presión en cámara: Depresión relativa (-0.7 bar).

1. Admisión (90°)2. Compresión (270°)3. Expansión (450°)4. Escape (630°)

1. Admisión (0° a 180° de giro del cigüeñal):

   • El pistón se desplaza desde el Punto Muerto Superior (PMS) hacia el Punto Muerto Inferior (PMI).
   • La válvula de admisión se encuentra abierta. El aumento de volumen en el cilindro genera una depresión (vacío relativo) de aproximadamente -0.6 bar a -0.8 bar en ralentí.
   • La presión atmosférica empuja la masa de aire hacia el cilindro, arrastrando combustible (en inyección indirecta) o preparándose para la inyección directa.

2. Compresión (180° a 360°):

   • Ambas válvulas (admisión y escape) se cierran herméticamente.
   • El pistón asciende desde el PMI hacia el PMS, comprimiendo la mezcla aire/combustible.
   • Relación de Compresión ($r_c$): r_c = (V_c + V_d) / V_c Donde $V_d$ es el volumen desplazado por el pistón y $V_c$ es el volumen de la cámara de combustión. En motores a gasolina modernos oscila entre 9.5:1 y 14.0:1 (ciclo Atkinson), alcanzando presiones de 150 a 220 PSI y temperaturas de 350°C a 450°C antes de la chispa.

3. Combustión y Expansión / Carrera de Potencia (360° a 540°):

   • Unos grados antes del PMS (Avance al Encendido, típicamente entre 5° y 35° APMS según RPM y carga), la bujía emite una chispa de alta energía.
   • La mezcla no “explota” instantáneamente, sino que experimenta una deflagración controlada con un frente de llama que avanza a unos 20-30 m/s.
   • La presión máxima alcanza entre 40 y 80 bar, empujando violentamente el pistón hacia el PMI. Este es el único tiempo motor que genera trabajo positivo.

4. Escape (540° a 720°):

   • La válvula de escape se abre antes de que el pistón alcance el PMI (apertura anticipada de escape) para aprovechar la presión residual.
   • El pistón sube de PMI a PMS expulsando los gases quemados hacia el múltiple de escape, sensor de oxígeno y catalizador.

---

2. Anatomía Mecánica y Esfuerzos Dinámicos

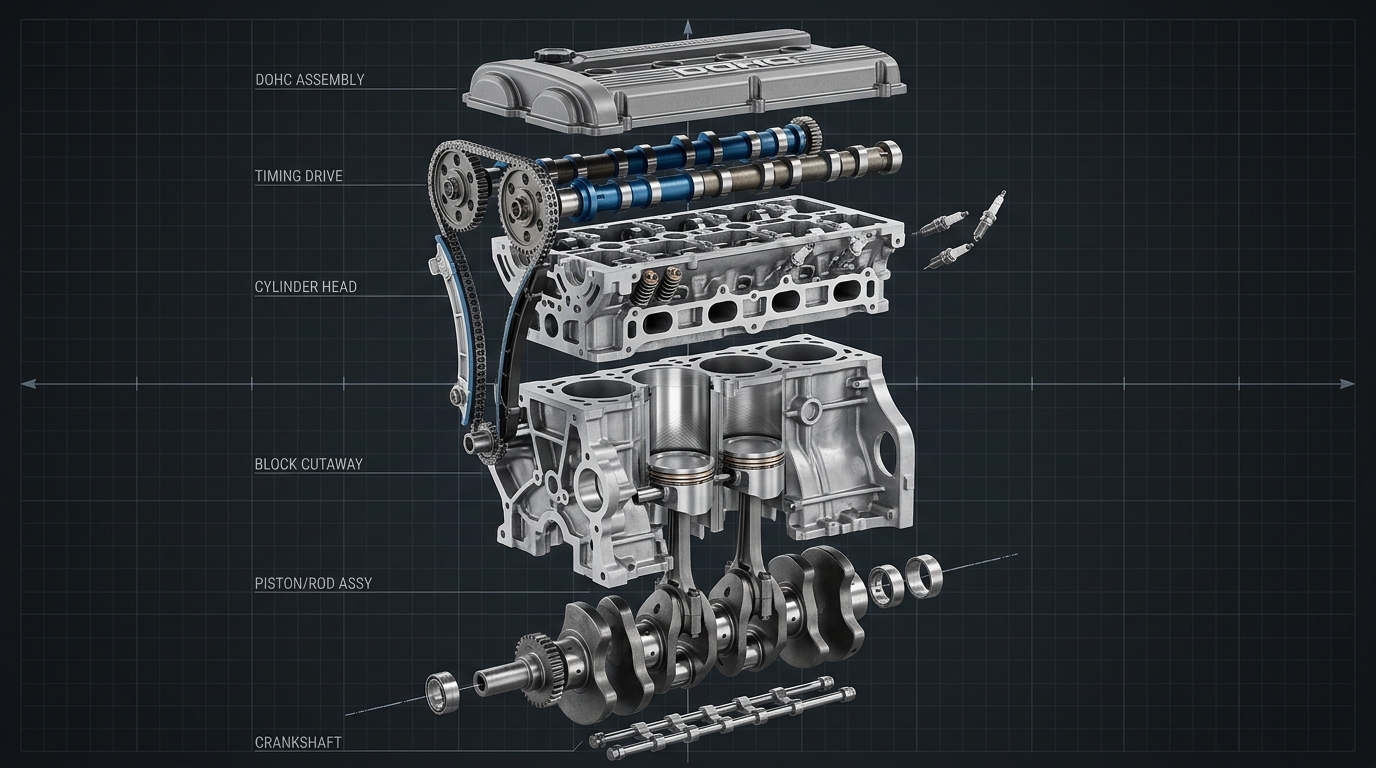

Figura 1.1: Representación técnica en despiece (exploded view) del tren alternativo, bielas, cigüeñal y culata.

📖 Traducción Técnica y Glosario del Despiece (Inglés ➔ Español):

Término en el Esquema	Traducción Técnica Oficial	Nombres Comunes en Taller	Función Mecánica y Esfuerzo
DOHC ASSEMBLY	Conjunto de Culata DOHC (Double Overhead Camshaft)	Tapa de punterías / balancines y doble árbol de levas	Dos árboles de levas montados directamente sobre la culata: uno acciona exclusivamente las válvulas de admisión y el otro las de escape.
TIMING DRIVE	Transmisión de Sincronización / Distribución	Cadena de tiempo, piñones dentados y patines guía	Mantiene la relación angular exacta 2:1 entre el cigüeñal y los árboles de levas, evitando que los pistones choquen contra las válvulas.
CYLINDER HEAD	Culata de Cilindros	Cabezote, cámara de combustión	Sella la parte superior del bloque. Aloja las válvulas, guías, bujías, inyectores y conductos de refrigerante y aceite a alta presión.
BLOCK CUTAWAY	Corte Seccional del Bloque Motor	Monoblock, bloque de cilindros	El bloque estructural que aloja los 4 cilindros mecanizados (camisas), soportando la explosión térmica y guiando a los pistones.
PISTON/ROD ASSY	Conjunto de Pistón y Biela (Assembly)	Émbolo, aros/anillos, bulón y biela forjada	Recibe el impacto expansivo de hasta 80 bar de combustión y transmite la fuerza rectilínea hacia el cigüeñal.
CRANKSHAFT	Cigüeñal y Cojinetes de Bancada	Eje cigüeñal, árbol motor	Eje principal de acero forjado con contrapesos equilibradores; convierte las fuerzas de empuje alternativo en torque rotativo continuo.

🔩

Despiece Técnico y Anatomía del Motor (Vista Explosionada)

Haz clic en cada componente para ver su función mecánica, materiales y fallas comunes en taller

Componente 1 de 6

1

Árbol de Levas y VálvulasDistribución y admisión/escape

➔2

Culata (Cabezote)Cámaras de combustión e inyectores

➔3

Junta de Culata (Empaque MLS)Sellado de 80 bar de compresión y aceite

➔4

Pistón y Anillos (Aros)Sellado de fuego y transmisión de empuje

➔5

Biela ForjadaTransformación de fuerza lineal a rotativa

➔6

Cigüeñal y Cojinetes de BancadaEje principal de torque y sincronización

➔

Árbol de Levas y Tren de Válvulas

Acero forjado o fundición nodular

Sincronizado al 50% de la velocidad del cigüeñal (2:1). Las levas empujan los taqués hidráulicos para abrir las válvulas de admisión y escape con perfiles calculados en milímetros.

Esfuerzos Principales:Fricción por rozamiento, fatiga cíclica y flexión

Tolerancia de Taller:Luz de válvulas: 0.20 mm - 0.35 mm

⚠️ Falla Típica en Taller y Síntoma Clínico:

Desgaste del lóbulo de la leva por uso de aceite inadecuado (falta de aditivos ZDDP). Síntoma: Ruido de golpeteo metálico en la tapa de válvulas, pérdida de llenado volumétrico y código de misfire en altas RPM.

Componentes Clave:

• Pistones: Fabricados en aleaciones ligeras de aluminio con silicio. Cuentan con 3 anillos:
  1. Primer anillo de compresión (fuego): Sella presiones de hasta 80 bar.
  2. Segundo anillo rascador/compresión: Controla la película de aceite y refuerza el sellado.
  3. Tercer anillo de aceite: Rascador con expansor elástico que devuelve el exceso de aceite al cárter.
• Cigüeñal: Forjado en acero de alta resistencia; transforma el movimiento rectilíneo alternativo en par motor rotativo. Incluye contrapesos calculados para equilibrar las fuerzas de inercia de primer y segundo orden.
• Culata y Válvulas: Fabricada en aluminio. Aloja los conductos de admisión/escape y las guías de válvulas con retenes de aceite de Vitón para evitar que el lubricante ingrese a la cámara.

---

3. Sincronización Mecánica: La Relación Matemática 2:1

Para que el ciclo de 4 tiempos funcione, las válvulas deben abrirse y cerrarse una sola vez por cada 2 vueltas del cigüeñal. Por lo tanto:

Velocidad del Árbol de Levas = (1 / 2) × Velocidad del Cigüeñal

• El engrane del cigüeñal tiene la mitad de dientes que el engrane del árbol de levas (ej. 21 dientes en cigüeñal y 42 dientes en levas).
• Motores de Interferencia vs. No Interferencia:
  • Motor de Interferencia: Si la correa o cadena de distribución se rompe o salta más de 3 dientes, los pistones que suben impactarán violentamente contra las válvulas abiertas, doblando válvulas, rompiendo guías y perforando cabezas de pistón.
• Distribución Variable (VVT-i / VTEC / VANOS):
  • La ECU utiliza electroválvulas PWM para derivar presión de aceite a un actuador hidráulico (phaser) en la polea del árbol de levas, adelantando o retrasando el árbol hasta 40° para maximizar el torque en bajas RPM y la potencia en altas RPM.

---

4. Guía Práctica de Diagnóstico Mecánico para el Mecatrónico

Antes de sospechar de un sensor defectuoso ante una falla de motor (falso encendido / Misfire), realiza estas tres pruebas mecánicas fundamentales:

Prueba Técnica	Herramienta	Procedimiento y Lectura Normal	Diagnóstico de Avería
Compresión Relativa	Osciloscopio + Pinza Amperimétrica	Desactivar inyección y encendido. Dar arranque continuo 5 segundos. Las ondas de corriente del motor de arranque deben ser uniformes en todos los cilindros.	Si un pico de corriente es notablemente más bajo, ese cilindro no ofrece resistencia mecánica (válvula pisada, anillo roto).
Compresión Directa	Manómetro de compresión	Extraer bujías, acelerador a fondo (WOT), medir en cada cilindro. Valor típico: 140 a 200 PSI. Variación máxima admisible entre cilindros: 10%.	Menos de 100 PSI en un cilindro indica fuga. Si sube al agregar unas gotas de aceite por el orificio de la bujía = anillos desgastados. Si no sube = válvula quemada o junta soplada.
Prueba de Fugas de Cilindro	Medidor de fugas neumático (con aire comprimido a 90 PSI)	Poner el cilindro en PMS en carrera de compresión (ambas válvulas cerradas). Inyectar aire comprimido a 90 PSI. Fuga aceptable: menor al 15%.	Aire saliendo por escape (válvula escape dañada), aire saliendo por admisión (válvula admisión dañada), aire soplando por cárter (anillos/cilindro rayado), o burbujas en refrigerante (junta soplada o culata fisurada).

---

🎮 Reto Práctico de Taller: Misión de Diagnóstico Módulo 1

Pon a prueba tus destrezas mecatrónicas en la bahía de diagnóstico. Tienes un Chevrolet Cruze 1.8L con vibración severa en ralentí y pérdida de potencia en subidas. Conecta las herramientas, encuentra el cilindro afectado, comprueba la causa raíz y repara la avería para arrancar el motor:

🔧 BAHÍA DE DIAGNÓSTICO #1

Simulador Mecatrónico de Taller

ORDEN DE TRABAJO: #MEC-2026⚠️ Falla Activa en Bahía

Vehículo:Chevrolet Cruze 1.8L Ecotec (Gasolina)

Síntoma del Cliente:El motor vibra en ralentí, pierde fuerza en subidas y la luz de Check Engine parpadea.

Condición Actual:Ralentí inestable (620 RPM), temblor de carrocería y humo con olor a combustible crudo.

Compartimiento del Motor (Haz clic en un punto de prueba)

Punto seleccionado: Ninguno

● Tren Mecánico● Batería / Masa● CKP / Sensores● Inyección / Chispa● ECU● HV / CAN / BCM

🩺 Escáner OBD⚡ Multímetro📈 Osciloscopio🔩 Manómetro

AUTEL PRO MAXISYS • ENLACE ACTIVO (12.4V)OBD-II GENÉRICO ISO 15765-4

Códigos Confirmados en Memoria:

P0303 - Fallo de Combustión Cilindro 3

Régimen Motor (RPM):640 RPM (Inestable)

Ajuste Corto Plazo (STFT):+18.5% (Corrigiendo mezcla)

Presión Absoluta (MAP):48 kPa (Vacío bajo por mala compresión)

Voltaje Sonda O2 B1S1:0.12 V (Pobre fluctuante)

V DC • AUTORANGO

0.00

Conecta las puntas a un punto del motor

Rango Seleccionado:Tensión Continua (V DC) / Resistencia (Ω)

CH1: 2.0 V/div • 1.0 ms/divTRIG: AUTO (CH1)

Captura de onda en tiempo real del componente seleccionado.

Prueba de Compresión en Cilindro:Lectura anormalmente baja. Se requiere comprobación con medidor de fugas neumático.

PASO FINAL:

Diagnóstico Clínico y Acción de Reparación en el Taller

1. Diagnóstico de la Causa Raíz (Demostrado con Mediciones):-- Selecciona el diagnóstico comprobado --

2. Acción Correctiva de Taller (Sin cambiar piezas a ciegas):-- Selecciona el procedimiento de reparación --

🔑Ejecutar Reparación y Dar Marcha al Motor🔄 Reiniciar Bahía

🎉

¡Reparación Exitosa y Motor en Marcha Nominal!

El motor arrancó al primer toque de llave. Ralentí estabilizado en 800 RPM sin vibraciones. Presión de compresión equilibrada en todos los cilindros. Check Engine apagado.

⭐ Destreza Mecatrónica: 100/100 XP

---

📝 Autoevaluación Técnica: Módulo 1

📝

Evaluación de Mecánica de Motores Térmicos

Puntaje: 0 / 3

Pregunta 1 de 3

¿Cuántas vueltas completas debe dar el cigüeñal para que un motor de 4 tiempos complete su ciclo de trabajo termodinámico?

A1 vuelta (360°).B2 vueltas completas (720°).C4 vueltas completas (1440°).DMedia vuelta (180°).

💡

Explicación Técnica:

El ciclo de 4 tiempos (Admisión, Compresión, Expansión y Escape) requiere que cada pistón realice 4 carreras individuales, lo que equivale matemáticamente a dos giros completos de 360° del cigüeñal (720° en total).

Pregunta 2 de 3

En una prueba de fugas de cilindro con aire a presión a 90 PSI, se escucha aire saliendo con fuerza por el tapón de llenado de aceite del cárter. ¿Cuál es el diagnóstico?

AVálvula de escape doblada o quemada.BDesgaste severo en los anillos de compresión o cilindro rayado por falta de lubricación.CJunta de culata fisurada hacia la cámara de agua.DMúltiple de admisión agrietado.

💡

Explicación Técnica:

La única vía física para que el aire comprimido en la cámara pase hacia el cárter inferior del motor es a través de los anillos del pistón y las paredes del cilindro (fuga conocida como 'blow-by').

Pregunta 3 de 3

¿Qué ocurre si se rompe la correa de distribución en un motor de 'Interferencia'?

AEl motor simplemente se apaga sin sufrir ningún daño mecánico.BLos pistones que continúan subiendo por inercia impactan violentamente contra las válvulas que quedaron abiertas, doblando válvulas y destruyendo pistones y culata.CLa computadora apaga las bujías a tiempo para proteger el motor.DSe descarga la batería inmediatamente.

💡

Explicación Técnica:

En los motores de interferencia no existe espacio libre de seguridad entre la cabeza del pistón en su Punto Muerto Superior y las válvulas en máxima apertura. Al perderse la sincronización 2:1, la colisión mecánica entre metales es inevitable e inmediata.
