Módulo 4: Actuadores y Sistemas de Inyección

Los actuadores son los componentes electromecánicos que ejecutan físicamente las decisiones de la computadora automotriz. Transforman órdenes eléctricas en movimiento, apertura de válvulas, pulverización de combustible y chispas de alto voltaje.

---

1. Inyectores de Combustible: Inyección Indirecta (PFI) vs. Directa (GDI)

INYECCIÓN INDIRECTA (PFI - 3 a 5 bar)
[Inyector] ──> Múltiple de Admisión ──> Válvula de Admisión ──> Cilindro

INYECCIÓN DIRECTA (GDI - 150 a 350 bar)
[Bomba de Alta Presión] ──> Riel de Acero ──> [Inyector GDI] ──> Cámara de Combustión

Comparativa de Funcionamiento y Excitación Eléctrica:

Parámetro	Inyección Indirecta (PFI / MPFI)	Inyección Directa (GDI / FSI)
Presión de operación	3.0 a 5.0 bar (suministrada por la bomba eléctrica del tanque)	150 a 350 bar (generada por una bomba mecánica accionada por el árbol de levas)
Punto de inyección	Detrás de la válvula de admisión en el múltiple	Directamente dentro del cilindro frente a la cabeza del pistón
Voltaje de excitación	12 V a 14 V (Tensión directa de batería)	Pulso de refuerzo (Boost) de 50 V a 70 V generado por condensadores internos en la ECU
Estrategia de corriente	Conmutación simple a masa (saturación constante de 1A a 2A)	Estrategia Peak-and-Hold: Pico inicial rápido de 8A a 12A para vencer la contrapresión, seguido de 2A para sostener
Tiempo de inyección típico	1.8 ms a 3.5 ms en ralentí	0.4 ms a 1.2 ms (inyección múltiple por ciclo: hasta 5 inyecciones por carrera)

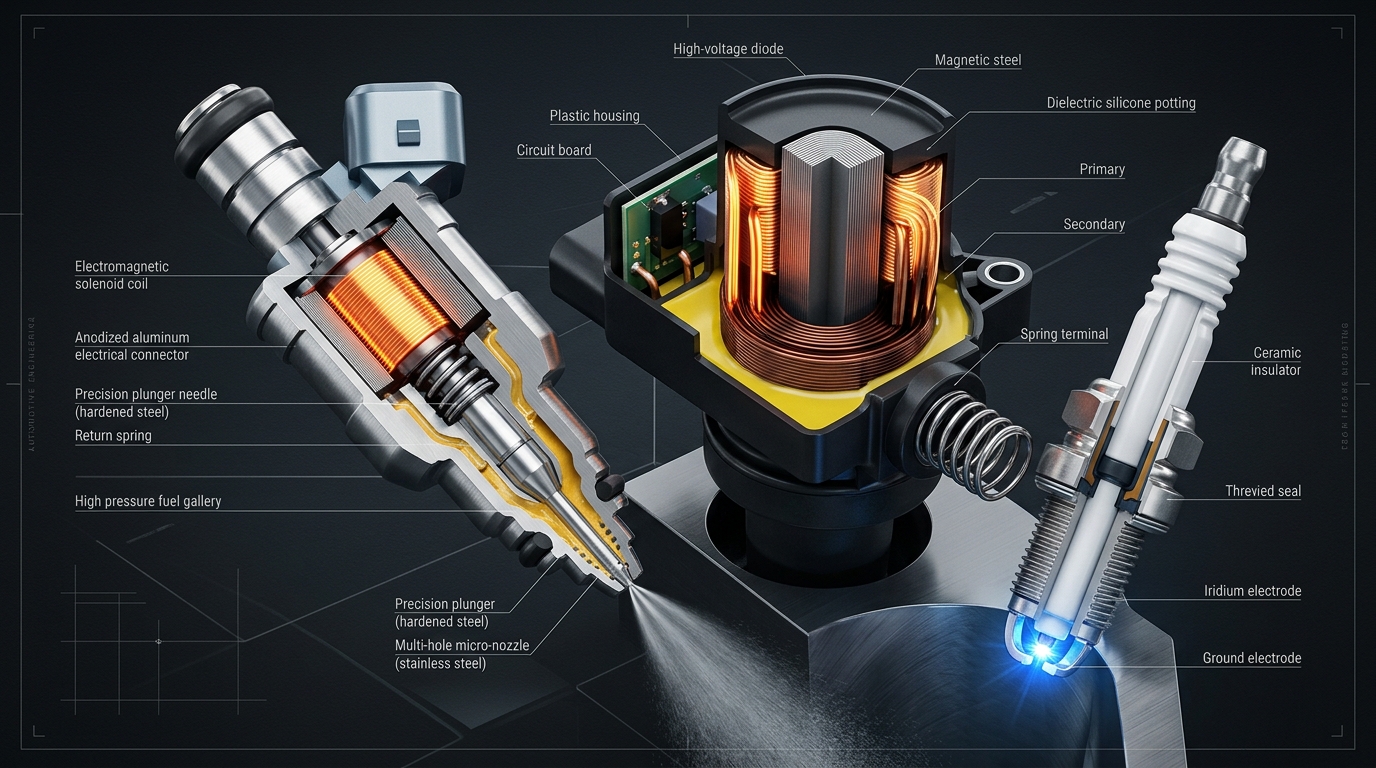

Figura 4.1: Corte transversal técnico de un inyector de alta presión GDI (solenoide y tobera de atomización) y bobina individual COP con devanados y bujía.

---

2. Bobinas de Encendido COP (Coil-On-Plug)

Los distribuidores y cables de bujía de alta tensión han sido reemplazados por bobinas individuales montadas directamente sobre cada bujía (COP).

Anatomía Eléctrica de una Bobina COP de 4 Pines:

1. Pin 1 - Alimentación (+12V): Desde el relé principal o interruptor de ignición.
2. Pin 2 - Masa de Potencia (Chasis): Cierra el circuito secundario de la chispa (25,000 V a 40,000 V).
3. Pin 3 - Señal de Disparo (Trigger IGT de 5V): Pulso de onda cuadrada enviado por la ECU para saturar el transistor IGBT interno.
4. Pin 4 - Señal de Confirmación (IGF de 5V): Pulso de retorno que la bobina envía a la ECU confirmando que la chispa ocurrió con éxito. Si la ECU no recibe IGF durante 2 a 3 ciclos consecutivos, corta la inyección en ese cilindro para proteger el catalizador.

Parámetros de Diagnóstico con Osciloscopio:

• Tiempo de Carga (Dwell Time): Típicamente 2.0 ms a 3.5 ms. Si es muy corto, la chispa será débil; si es excesivo, la bobina se sobrecalentará y quemará.
• Tensión de Cebado de la Chispa: Pico de apertura de 20 kV a 35 kV.
• Tiempo de Quemado de la Chispa (Burn Time): Tiempo en que la corriente cruza el arco entre los electrodos. Debe durar entre 1.2 ms y 2.0 ms. Un tiempo de quemado inferior a 1.0 ms indica bujía gastada, mezcla excesivamente pobre o bobina con espiras en corto.

---

3. Cuerpos de Aceleración Electrónicos (Drive-by-Wire)

Eliminan el cable mecánico entre el pedal del acelerador y la mariposa.

[Pedal Acelerador] ──(APP1 / APP2)──> [ECU Motor] ──(Puente H - PWM)──> [Motor DC Mariposa] ──(TPS1 / TPS2)──> [ECU]

Seguridad y Redundancia Cruzada Obligatoria:

Para evitar aceleraciones involuntarias si un cable se corta, el sistema emplea dos sensores simultáneos tanto en el pedal (APP) como en la mariposa (TPS):

• Señal TPS 1: Crece con la apertura (de 0.5 V en ralentí hasta 4.5 V a fondo).
• Señal TPS 2: Decrece en espejo (de 4.5 V en ralentí hasta 0.5 V a fondo).
• Ecuación de Seguridad de la ECU:

  Voltaje TPS 1 + Voltaje TPS 2 = 5.0 V (Constante)

• Si la suma difiere por más de 0.2V durante más de 100 milisegundos, la ECU entra en Modo de Emergencia (Limp Mode), desactiva la corriente al motor de mariposa y unos resortes mecánicos la colocan en posición de seguridad (Fail-Safe a 1500 RPM sin respuesta al pedal).

---

4. Control por Modulación de Ancho de Pulso (PWM)

Los actuadores de velocidad y apertura variable no se controlan reduciendo el voltaje analógico, sino conmutando a masa a frecuencia fija (de 100 Hz a 1000 Hz) y variando el Ciclo de Trabajo (Duty Cycle):

• Válvulas VVT (Distribución Variable): Un ciclo de trabajo del 50% mantiene el árbol centrado; al subir al 75% adelanta el árbol derivando aceite a presión; al bajar al 25% lo retrasa.
• Válvula de Purga del Cánister (EVAP): Pulsa los vapores de hidrocarburos del tanque hacia el motor únicamente en desaceleración o crucero.

---

🎮 Reto Práctico de Taller: Misión de Diagnóstico Módulo 4

Una camioneta Hyundai Tucson 2.0 GDI presenta cortes bruscos de encendido y pérdida de empuje bajo aceleración fuerte en subida. Conecta el osciloscopio en el secundario de las bobinas de encendido, detecta cuál cilindro sufre fuga de alta tensión y repara el circuito para devolver la potencia al motor:

🔧 BAHÍA DE DIAGNÓSTICO #1

Simulador Mecatrónico de Taller

ORDEN DE TRABAJO: #MEC-2026⚠️ Falla Activa en Bahía

Vehículo:Chevrolet Cruze 1.8L Ecotec (Gasolina)

Síntoma del Cliente:El motor vibra en ralentí, pierde fuerza en subidas y la luz de Check Engine parpadea.

Condición Actual:Ralentí inestable (620 RPM), temblor de carrocería y humo con olor a combustible crudo.

Compartimiento del Motor (Haz clic en un punto de prueba)

Punto seleccionado: Ninguno

● Tren Mecánico● Batería / Masa● CKP / Sensores● Inyección / Chispa● ECU● HV / CAN / BCM

🩺 Escáner OBD⚡ Multímetro📈 Osciloscopio🔩 Manómetro

AUTEL PRO MAXISYS • ENLACE ACTIVO (12.4V)OBD-II GENÉRICO ISO 15765-4

Códigos Confirmados en Memoria:

P0303 - Fallo de Combustión Cilindro 3

Régimen Motor (RPM):640 RPM (Inestable)

Ajuste Corto Plazo (STFT):+18.5% (Corrigiendo mezcla)

Presión Absoluta (MAP):48 kPa (Vacío bajo por mala compresión)

Voltaje Sonda O2 B1S1:0.12 V (Pobre fluctuante)

V DC • AUTORANGO

0.00

Conecta las puntas a un punto del motor

Rango Seleccionado:Tensión Continua (V DC) / Resistencia (Ω)

CH1: 2.0 V/div • 1.0 ms/divTRIG: AUTO (CH1)

Captura de onda en tiempo real del componente seleccionado.

Prueba de Compresión en Cilindro:Lectura anormalmente baja. Se requiere comprobación con medidor de fugas neumático.

PASO FINAL:

Diagnóstico Clínico y Acción de Reparación en el Taller

1. Diagnóstico de la Causa Raíz (Demostrado con Mediciones):-- Selecciona el diagnóstico comprobado --

2. Acción Correctiva de Taller (Sin cambiar piezas a ciegas):-- Selecciona el procedimiento de reparación --

🔑Ejecutar Reparación y Dar Marcha al Motor🔄 Reiniciar Bahía

🎉

¡Reparación Exitosa y Motor en Marcha Nominal!

El motor arrancó al primer toque de llave. Ralentí estabilizado en 800 RPM sin vibraciones. Presión de compresión equilibrada en todos los cilindros. Check Engine apagado.

⭐ Destreza Mecatrónica: 100/100 XP

---

📝 Autoevaluación Técnica: Módulo 4

📝

Evaluación de Actuadores e Inyección Electrónica

Puntaje: 0 / 3

Pregunta 1 de 3

En un sistema de acelerador electrónico (Drive-by-Wire), ¿cuál es la razón de que existan dos sensores TPS con señales en espejo?

APara que un sensor controle el ralentí y el otro la alta velocidad.BPara redundancia y seguridad: si la suma de ambos voltajes no es 5.0V constante, la ECU detecta una falla y activa el modo de emergencia.CUno alimenta al motor DC y el otro transmite datos al cuadro de instrumentos.DPara compensar la caída de temperatura del cuerpo de mariposa.

💡

Explicación Técnica:

La redundancia cruzada (TPS1 ascendente y TPS2 descendente) garantiza que la suma sea siempre 5.0V. Cualquier cortocircuito o línea abierta romperá esta regla en microsegundos, forzando el modo de seguridad para evitar aceleraciones no deseadas.

Pregunta 2 de 3

¿Por qué los inyectores de inyección directa GDI requieren una señal eléctrica Peak-and-Hold de hasta 70V?

APorque operan con corriente alterna trifásica.BPorque necesitan calentar la gasolina antes de pulverizarla.CPorque deben vencer presiones de riel extremas (hasta 350 bar) para abrir la aguja en menos de un milisegundo mediante un pico de alta tensión.DPara evitar que la aguja magnética se ensucie con carbonilla.

💡

Explicación Técnica:

A presiones de 200 a 350 bar, la fuerza hidráulica que mantiene cerrada la aguja es inmensa. Se requiere un pico de alta tensión (50V-70V) y alta corriente (Peak) para vencer la inercia, reduciéndose luego a 12V y 2A (Hold) para no fundir el bobinado.

Pregunta 3 de 3

En el análisis con osciloscopio del secundario de una bobina COP, ¿qué indica un tiempo de quemado de la chispa (Burn Time) inferior a 0.8 ms?

AIndica que el motor está perfectamente sincronizado.BMezcla excesivamente rica que apaga la chispa por falta de aire.CAlta resistencia en el arco (luz de bujía excesiva, mezcla extremadamente pobre o bobina con devanado debilitado).DVoltaje de batería demasiado alto en el alternador.

💡

Explicación Técnica:

El tiempo normal de quemado es de 1.2 a 2.0 ms. Un tiempo inferior a 1.0 ms significa que la energía disponible se agotó rápidamente debido a una oposición excesiva para mantener el arco de plasma, provocando fallas de encendido (Misfires).
